INVERTER OIL COOLER

INVERTER OIL COOLER
Model FIOC-750GT
냉각능력 3200W
용도 공작기계 고속스핀들 열변형제어, HYD.POWER UNIT 오일 냉각
제품특징 ◎ OIL온도를 정밀하게 제어(±0.1℃)
- 인버터 및 HOT GAS BY PASS 복합제어
◎ 신 냉매 사용(R410A)
◎ 디지털 제어장치로 고장 진단 및 사용 편리

정부출연과제 개발사업 선정

현대메카텍(주) 기술연구소는 2011년 12월 20일, 지식경제부/경상남도/경남테크노파크가 지원하는 ‘지역기반 육성기술개발 사업’의 과제 수행 업체로최종 선정되어 향후 2년간 총3억5천5백만원의 연구 개발자금을 지원 받게 되었다.

기술연구소는 이 사업을 통해 경상남도가 전략적으로 추진하는 4대 전략산업(지식기반기계, 로봇, 지능형 홈, 바이오)중 ‘지식기반 기계’산업의 선박 분야,특히 ‘호화 유람선(크루저선)’에 적용할 선박 폐열을 활용한 친환경 냉동공조 시스템(HVAC)을 개발하게 된다. 기술연구소는 개발이 성공할 경우 당사가 보유할 관련제품의 원천기술을 바탕으로 급성장하고 있는 글로벌 크루저 선박 등에 납품할 HVAC시스템을 공급할 수 있는 교두보를 확보하게 된다

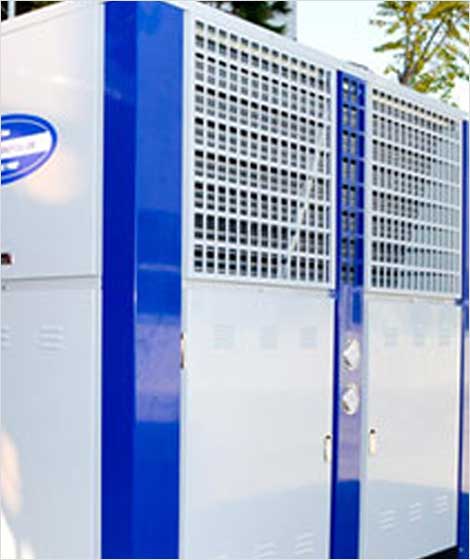

'All in One Heat' Pump

본 제품은 공기를 열원으로 냉방 7~10℃, 난방 55~70℃, 그리고 온수(급탕) 40~50℃를구현할 수 있게 된 제품으로, 기존 제품과 달리 1대의 히트펌프로 냉난방은 물론 온수 공급은히트펌프의 냉방, 난방 운전 여부와 상관없이 상시 온수공급이 가능하도록 설계됐다.

또한 히트펌프의 동절기 가동에 문제가 되던 적상문제를 해결하기 위해 5types defrostingcontrol 시스템을 통해 최적의 제상조건을 구현했다.

'All in One Heat' Pump 제원
Model HAH-123CH2
난방용량 25,800kcal/h
냉방용량 30,960kcal/h
급탕용량 15,000kcal/h
냉 매 R-410A
전원사양 3Ph 380V 60Hz
소비전력 12kwh

제품문의 : 기술연구소(신촌공장)

TEL: 055-275-1113FAX: 055-275-1119E-mail : tg21@tg21.net

기계식 선박 평형수 처리 장치 개발(융복합 기술개발사업)

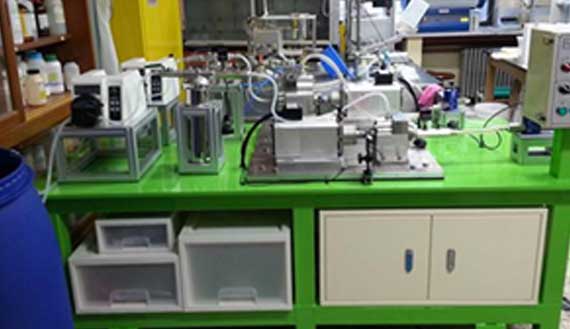

예비시험용 출소모형 시제품 ∮50 x 8,000rpm

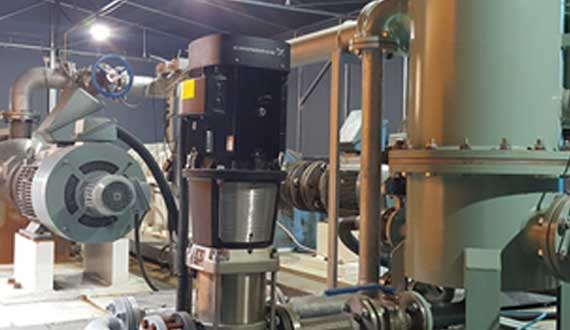

실모형 제품 ∮6000 x 1,500rpm

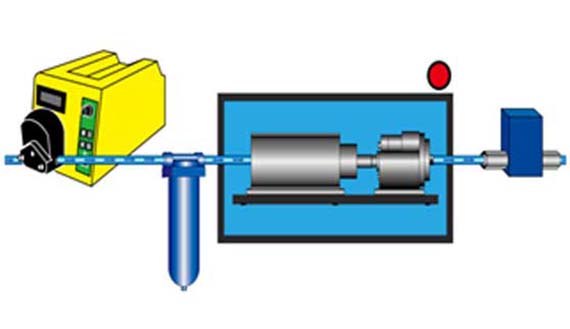

BWMS 모니터링 시스템

자가진단 및 모니터링 기술 개발

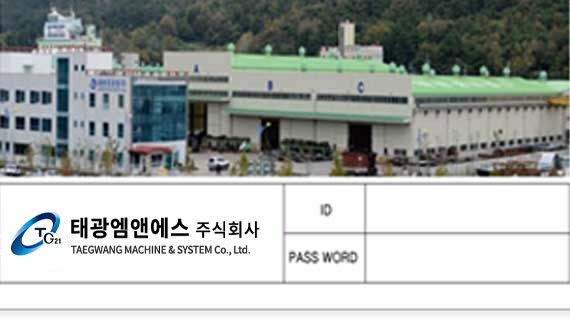

아래의 그림은 사용자 인터페이스의 첫 화면으로 아이디와 패스워드를 입력하여 로그인한 후에 위치별 처리장치를 표현하여 클릭을 하면 해당 장치의 상태를 모니터링하게 됨.

사용자 인터페이스 Ⅰ

사용자 인터페이스 Ⅱ

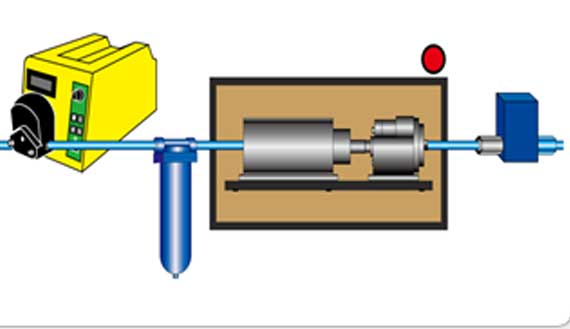

해당 처리장치를 선택하면 아래와 같이 처리장치 On/Off 상태로 구분하여 센서로부터의 데이터를 나타내고 이를 무선전송모듈을 통하여 일괄 전송함.

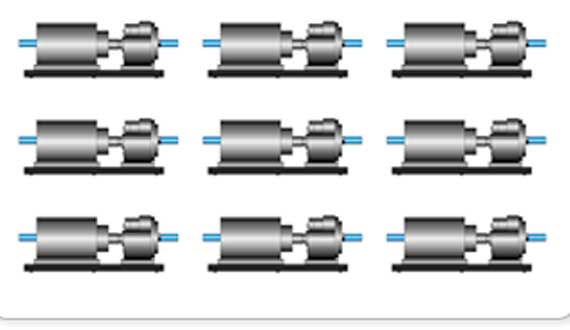

사용자 인터페이스 Ⅲ

사용자 인터페이스 Ⅳ

BWMS 속도 제어기 기술개발내용

UNIT용 구동 모터 및 속도제어기 개발

안전율을 고려하여 선박평형수 처리장치 축소모델용 구동모터는 20,000rpm이상 구동이 가능한 3kW급 고속 AC모터(엘씨엠사의 LHD2G300-CS)로 선정함.

선정된 펌프(WT600-1F)의 유량 사용범위는 0.7 ~ 1,600mL/min 임.

선정된 모니터 외형도

선정된 모니터 성능곡선

선정된 펌프의 외형도

선정된 펌프의 성능곡선

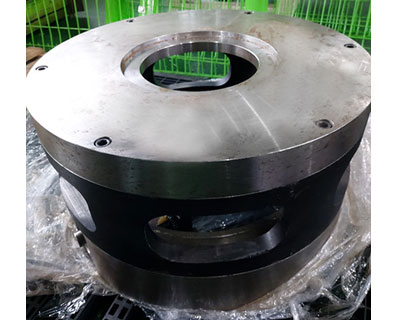

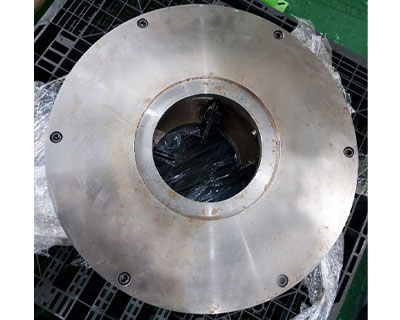

게이트밸브가공용 지그
